湿式ガスメータのW-NK型にオプションで装備したU字管マノメータに使用されます。
交換方法は弊社の手順に基づいて実施して下さい。

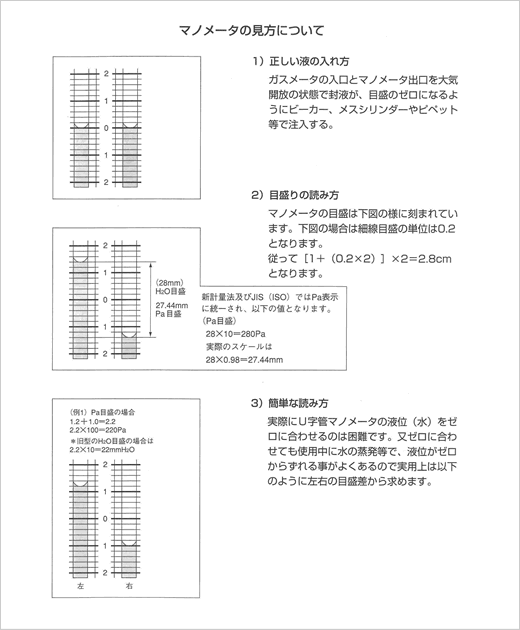

U字管マノメータの正しい見方は技術資料を御参照下さい。

【１kPaＵ字管マノメータ】　※平成17年4月1日〜
変更内容：目盛板フルスケール値を500 Pa単位へ変更しました。
最小目盛を40 Paから20 Paに変更しました。

【1.8kPaＵ字管マノメータ】　※平成17年3月23日〜
変更内容：目盛板フルスケール値を900 Pa単位へ変更しました。
最小目盛を40 Paから20 Paに変更しました。

【3.6kPaＵ字管マノメータ】　※平成17年1月20日〜
変更内容：目盛板フルスケール値を1800 Pa単位へ変更しました。
最小目盛を40 Paから20 Paに変更しました。

変更理由：マノメータは、正／負圧側水位を共に目盛り「０」に合わせて使用する事が原則ですが、液位の調整は必ずしも容易ではありません。
そこで、液位の「ゼロ点目盛り」が変化した状態でも測定しやすい様に変更しました。

これにより ｛ 正圧側　と 負圧側 の目盛の差　｝×１００　　　[Pa]
　　　　　　　(＋目盛) (−目盛)
として圧力値を求める事が出来ます。
